MV-F002-712-4 - 0,37 kW - 25 til 300 o/min tandhjulsgear + ED230 frekvensomformermotor

Information om produktet "MV-F002-712-4 - 0,37 kW - 25 til 300 o/min tandhjulsgear + ED230 frekvensomformermotor"

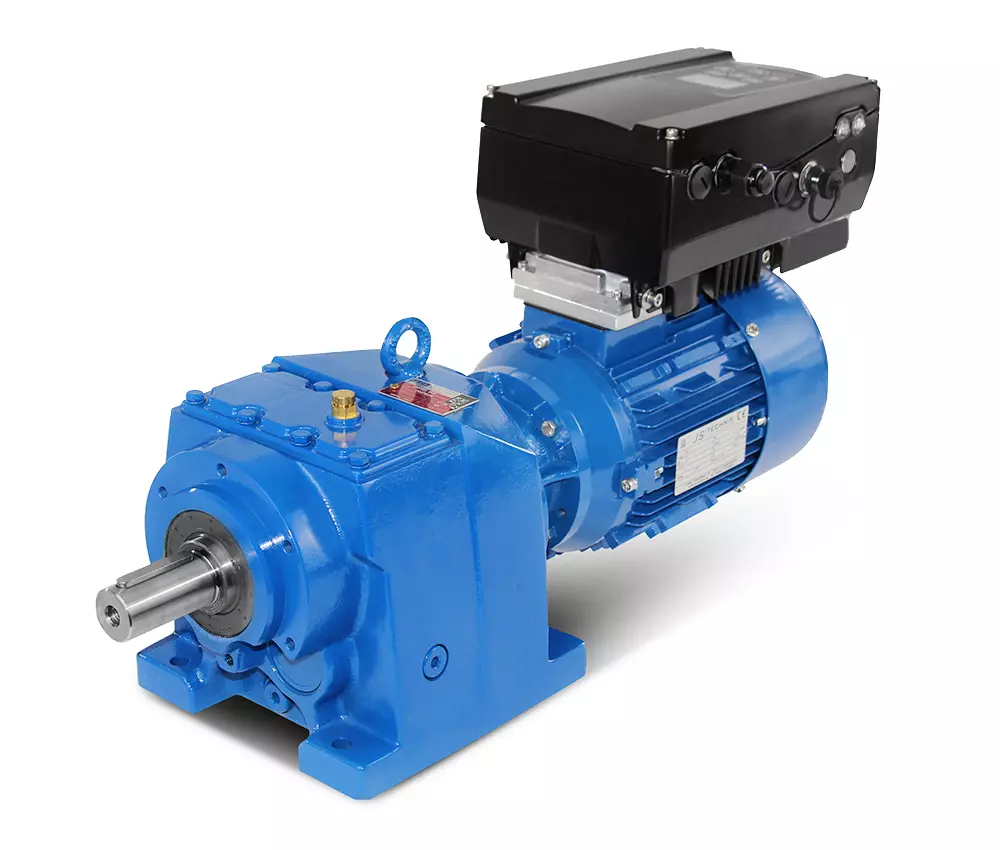

Tandhjulsgearmotor med integreret frekvensomformer EASYdrive ED230

Effekt=0,37 kW, hastighed=25 til 300 o/min, udvekslingsforhold (i)=5,57, drejningsmoment (M²)=13 Nm, servicefaktor (fs)=4,0.
design=B3 (B35 mod merpris), aksel=20x40 mm, vægt=20,8 kg, farve=RAL5010,
temperaturføler=3 x PTC-termistorer, driftstilstand=S1- 100% ED.

Vælg venligst den ønskede installationsposition ved bestilling!

Frekvensomformer
Effekt=0,37 kW, størrelse=A, indgangsspænding=1 x 230V +10% (enfaset), indgangsfrekvens=50/60 Hz,
udgangsfrekvens=0- 400 Hz, EMC-filter=C1, beskyttelsesklasse=IP65, mål=233mm x 153mm x 120mm,
netstrøm (indgang)=4,5 A. Ideelt reguleringsområde=5- 60 Hz, med konstant nominelt drejningsmoment, under 30 Hz
kræves en ekstern ventilator til køling.

Produktinformation
Frekvensomformeren giver mulighed for at blive "buskompatibel" ved hjælp af feltbusmoduler.
Med CANopen, EtherCAT, Modbus (allerede inkluderet), Profibus, Profinet og Sercos tilbyder EASYdrive
kompatibilitet med næsten alle almindelige styringsmiljøer. Kunden kan vælge det relevante bussystem
og dermed integrere EASYdrive perfekt i styringsmiljøet i sin applikation.
Den ønskede valgfri styringsvariant skal specificeres ved bestilling.
EASYdrive-drevkontrollerne er CE-, UL- og CSA-certificerede. EASYdrive overholder EMC-klasse C2 (for 3-faset netforsyning) eller C1 (for 1-faset netforsyning) uden eksterne filterforanstaltninger
.

! Muligt valg af variant !

Elektrisk motor + frekvensomformer

Produktvalg
Når du vælger frekvensomformer, skal du være opmærksom på, at der findes 3 varianter. Den første er standardversionen af enheden
, den anden er enheden med et folietastatur og den tredje er enheden med en MMI-styring.

Den her viste "standardversion af frekvensomformeren" er fuldt anvendelig og har et indbygget
-potentiometer på siden, men kræver en tilsvarende betjeningsenhed til styring.
Til dette formål skal der bestilles en af følgende optioner:
- Ekstern styreenhed (MMI med kabel og stik)
- Interfacekabel til pc-programmering
- Bluetooth-adapter

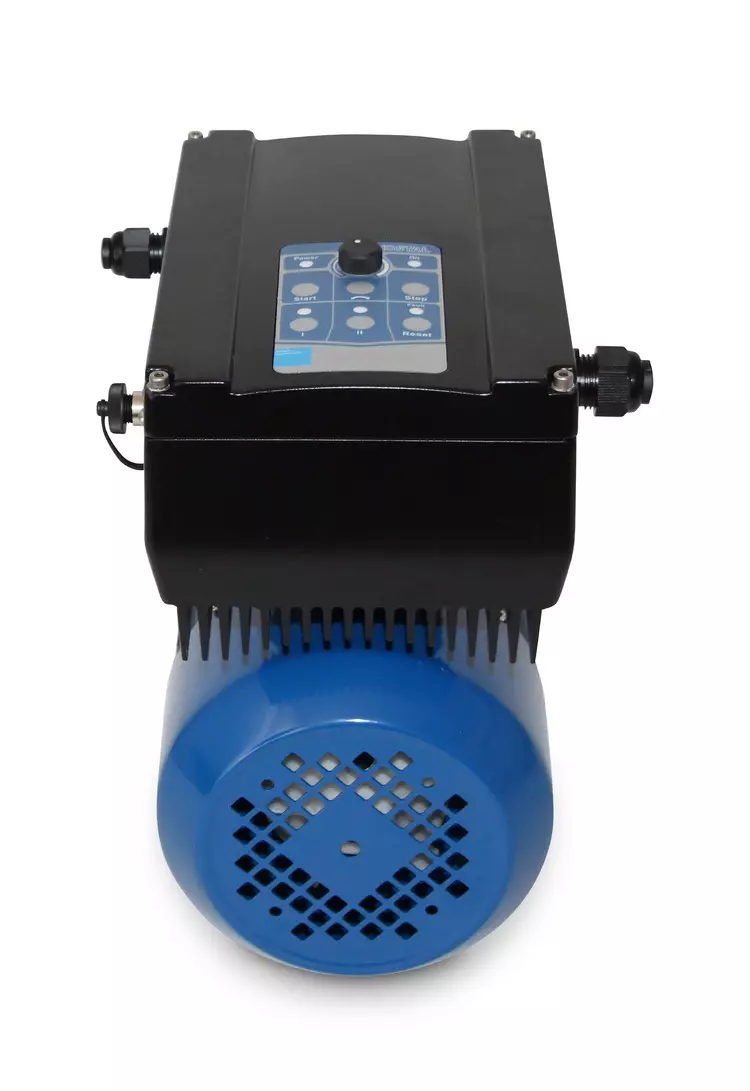

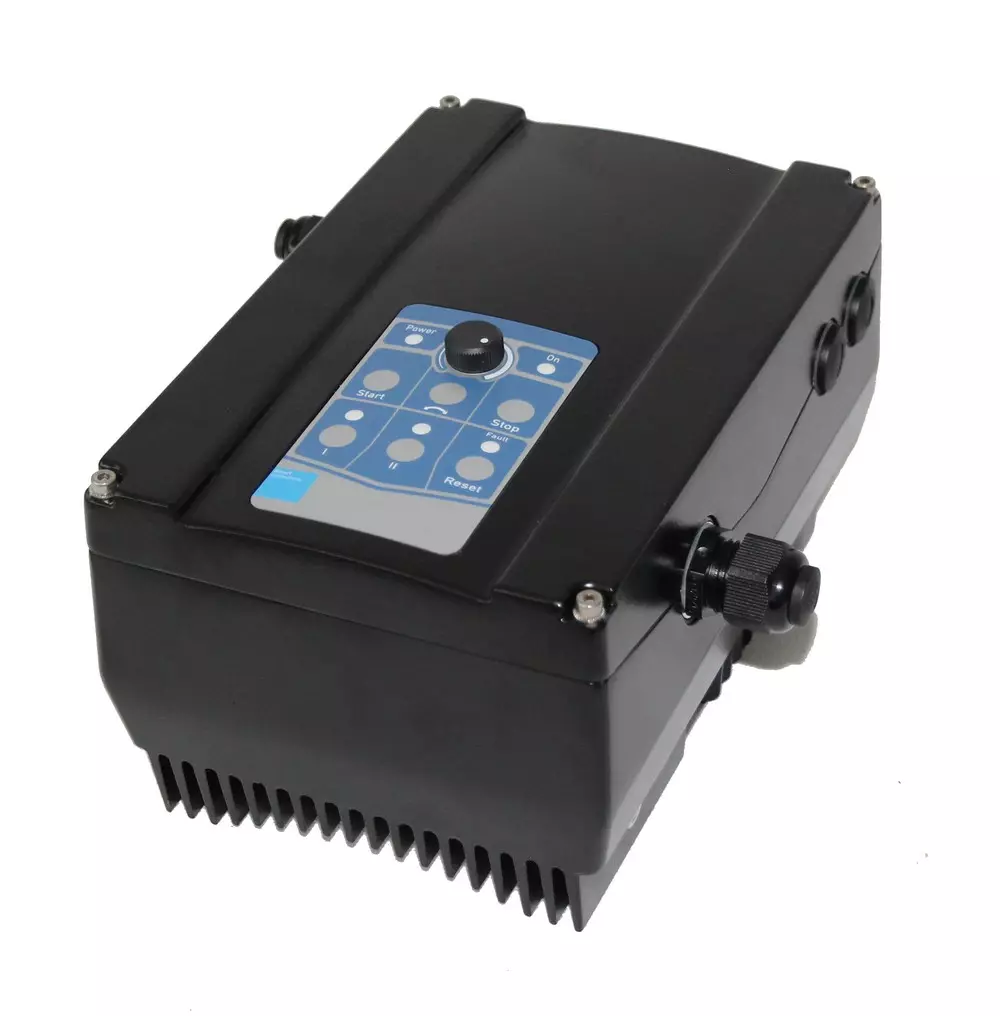

Varianten "frekvensomformer med folietastatur" indeholder et integreret potentiometer og giver mulighed for at styre frekvensomformeren
direkte, f.eks. start/stop, venstre/højre-betjening osv.
En af følgende optioner skal også bestilles til parametrering:
- Ekstern betjeningsenhed (MMI med kabel og stik)
- Interfacekabel til pc-programmering
- Bluetooth-adapter

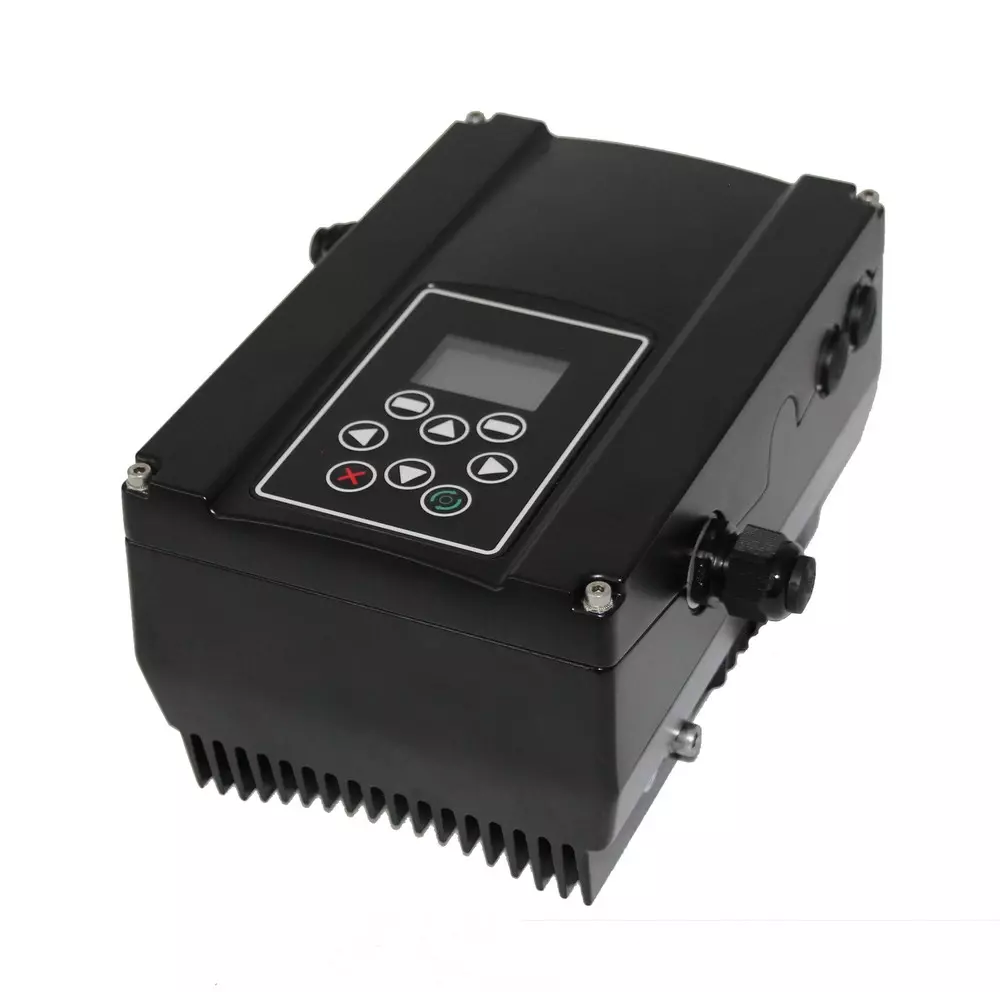

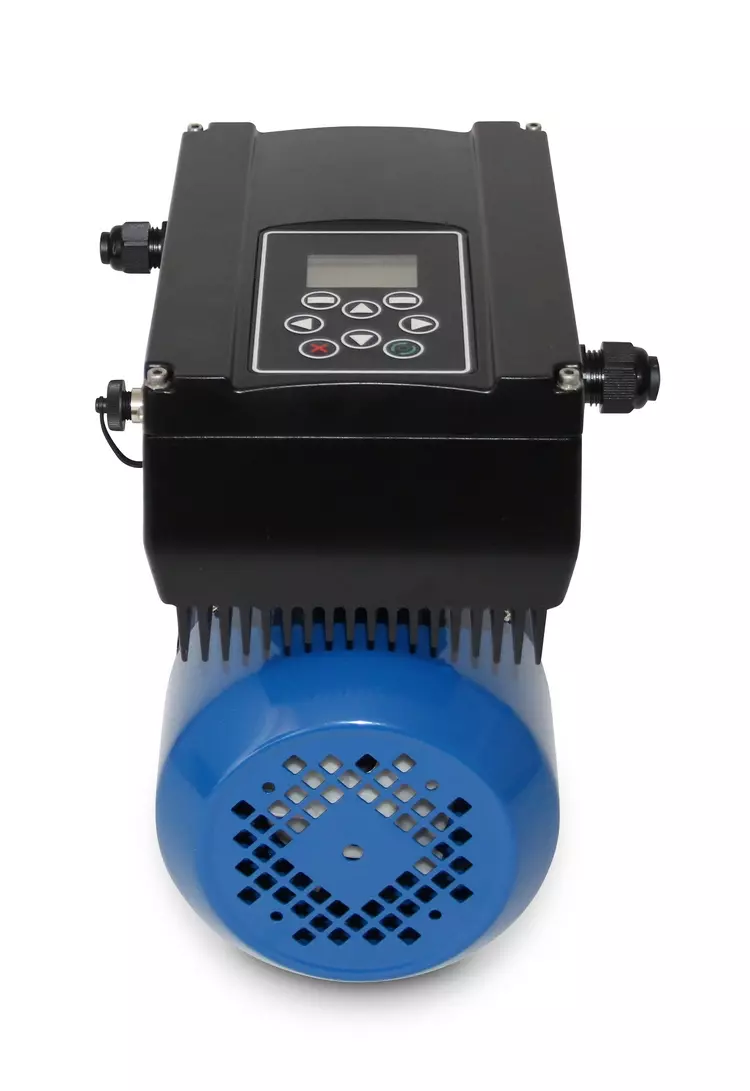

Varianten "Frekvensomformer med MMI-betjeningsenhed" kræver ikke en valgfri betjeningsenhed,
og et display er også inkluderet i enhedens dæksel. De nævnte optioner kan bruges, hvis det er nødvendigt.



Vigtige bemærkninger
Denne frekvensomformer er et kundetilpasset produkt. Annullering eller tilbagetrækning fra købet er udelukket!
Alle produktbilleder er uforpligtende eksempler! Der tages forbehold for tekniske ændringer.

Control range: here. 25 bis 300 rpm
Performance: 0,37 kW
Series: EASYdrive ED230 0,37kW - 1,5kW
Shaft diameter: 20 mm
Torque: up to 10 Nm
Ejendomme "MV-F002-712-4 - 0,37 kW - 25 til 300 o/min tandhjulsgear + ED230 frekvensomformermotor"
Control range: here. 25 bis 300 rpm
Performance: 0,37 kW
Series: EASYdrive ED230 0,37kW - 1,5kW
Shaft diameter: 20 mm
Torque: up to 10 Nm

Zubehör

EASYdrive bremsemodstand BG A
Bremsechopper med bremsemodstand størrelse A til EASYdrive. 100 W, 100 Ohm; IP65, tilslutningskabel 510 mm, L=110 mm B=80 mm H=15 mm. -kun tillæg, kan ikke bestilles enkeltvis Alle produktbilleder er uforpligtende eksempler! Der tages forbehold for tekniske ændringer.

723,74 kr.*
EASYdrive MMI håndholdt kontrolenhed
Manuel styreenhed MMI, inkl. spiralkabel 0,5 m, med M12-skruekobling Følgende funktioner er mulige med EASYdrive MMI: - Parametrisering af enhedens indstillinger - Styring (f.eks. låsning og frigørelse) - Visning af forskellige procesvariabler - Lagring af parametersæt (maks. 8) - Overførsel af parametersæt til andre INVEOR'er (Illustration kun produkteksempel)

1.269,68 kr.*
EASYdrive Touch betjeningsterminal
Touch-betjeningsterminal til EASYdrive-frekvensomformere Den 7" touch-betjeningsterminal i mørkegrå er specielt designet tilbetjenings- og overvågningsopgaver inden for alle områderaf industriel automatisering. Det blæserløsesystem med 32-bit Cortex A8-processor og 600 MHzclock har masser af computerkraft og imponerer medbehageligt hurtigt sideskift. Projekteringssoftwaren"EasyBuilder Pro" stiller ingen særligekrav til din pc, er nem at bruge oger gratis tilgængelig. 7" TFT LCD-grafikskærm 800 x 480 pixel LED-baggrundsbelysning Robust plastikhus Ventilatorløst kølesystem Ur i realtid RTC IP65-front, NEMA4-kompatibel Ethernet 10/100 BaseTX RS485 USB-vært Alle produktbilleder er ikke-bindende eksempler! Der tages forbehold for tekniske ændringer.

3.832,98 kr.*
EASYdrive CANopen
CANopen-interfacekort til EASYdrive. (Ikke til Alpha-serien!) CANopen-bussystemet hører til familien af feltbusser og er baseret på CAN-bussen (Controller Area Network). Netværket har som regel en lineær struktur. Den maksimale dataoverførselshastighed på en CANopen-bus kan være op til 1 Mbit/s og afhænger af kabellængden afhænger af kabellængden. Der må maksimalt være 127 deltagere i busnetværket. Inklusive M12-tilslutningskabel åben 2 m, M12-stik / åben / CANopen / 5-polet / 2 m / A-kodet. Interfacekortet (interface) er en del af inverteren og kan ikke eftermonteres. Alle produktbilleder er ikke-bindende eksempler! Der tages forbehold for tekniske ændringer.

367,26 kr.*
EASYdrive Sercos III
Sercos III-interfacekort til EASYdrive. (Ikke til Alpha-serien!) Sercos III-bussystemet hører til feltbusfamilien. Som regel er netværket i en lineær struktur. Den maksimale datatransmissionshastighed på en Sercos III-bus kan være op til 100 Mbit/s. Feltbuskablet tilsluttes udelukkende via de to M12-tilslutningsstik på fronten. Vær opmærksom på, at den indgående buslinje til "In"-stikket og den udgående linje til "Out"-stikket stik. Hvis det er den sidste abonnent, skal "Out"-stikket være frit stikkontakten skal være fri - en afslutningsmodstand er ikke nødvendig. Inklusive M12-forbindelseskabel 2 m, M12-stik / RJ45-stik / 4-polet / 2 m / D-kodet. -Interfacekortet (interface) er en del af inverteren og kan ikke eftermonteres Alle produktbilleder er ikke-bindende eksempler! Der tages forbehold for tekniske ændringer.

2.587,98 kr.*
EASYdrive EtherCAT
EtherCAT-grænsefladekort til EASYdrive. (Ikke til Alpha-serien!) EtherCAT-bussystemet hører til feltbusfamilien. Som regel er netværket sat op i en lineær struktur. Den maksimale datatransmissionshastighed på en EtherCAT-bus kan være op til op til 100 Mbit/s. Feltbuskablet tilsluttes udelukkende via de to to M12-tilslutningsstik på fronten. Vær opmærksom på, at det indgående buskabel til "In"-stikket og det udgående kabel til "Out"-stikket stik. Hvis det er den sidste abonnent, skal "Out"-stikket ikke være tilsluttet stikkontakten skal være fri - en afslutningsmodstand er ikke nødvendig. Inklusive M12-forbindelseskabel 2 m, M12-stik / RJ45-stik / 4-polet / 2 m / D-kodet. Interfacekortet (interface) er en del af inverteren og kan ikke eftermonteres. Alle produktbilleder er ikke-bindende eksempler! Der tages forbehold for tekniske ændringer.

2.587,98 kr.*
EASYdrive Bluetooth-adapter
Bluetooth-adapter til EASYdrive. EASYdrive har et Bluetooth-interface, der kan integreres som en plug-in-variant via M12-stikket kan integreres. -kun mod tillæg, kan ikke bestilles enkeltvis- (Illustration kun produkteksempel) Alle produktbilleder er ikke-bindende eksempler! Der tages forbehold for tekniske ændringer.

1.120,96 kr.*
EASYdrive-parametriseringskabel
Parametreringskabel USB PC USB-kabel med interface-konverter PC-software tilgængelig som gratis download Alle produktbilleder er uforpligtende eksempler! Der tages forbehold for tekniske ændringer.

1.120,96 kr.*
EASYdrive Profibus
Profibus-interfacekort til EASYdrive. Kommunikationsinterface. (Ikke til Alpha-serien!) Ved hjælp af PROFIBUS kan enheder fra forskellige leverandører kommunikere uden særlig tilpasning kommunikere. PROFIBUS skelner automatisk mellem master- og slaveenheder, så multi-master-drift også er mulig. Inklusive M12-tilslutningskabel åbent 2 m, M12-stik / åbent / Profibus / 5-polet / 2 m / B-kodet. -Interfacekortet (interface) er en del af inverteren og kan ikke eftermonteres Alle produktbilleder er ikke-bindende eksempler! Der tages forbehold for tekniske ændringer.

2.587,98 kr.*
EASYdrive-forlængerparameteriseringskabel 5 m
Forlængerkabel 5 m, til EASYdrive-parametreringskabel kun i brug med Art. ED-PC-PARA Kan bruges som forlængelse -> PC-forbindelse Kan bruges som forlængelse -> MMI-forbindelse Kan forlænges op til 50 m

346,78 kr.*
EASYdrive-potentiometer
Det integrerede potentiometer på siden gør det nemt at indstille setpunktet. Grænsefladen til tilslutningen leveres som standard. Potentiometeret fås som tilbehør. -Potentiometeret er en del af inverteren og kan ikke eftermonteres Alle produktbilleder er ikke-bindende eksempler! Der tages forbehold for tekniske ændringer.

148,71 kr.*
Udgangsflange til MN-F002/003 Standard
140 x 95 x 115 mm Alle produktbilleder er uforpligtende eksempler! Med forbehold for tekniske ændringer.

250,24 kr.*
Udgangsflange til MN-F002/003 Opt. 1
120 x 80 x 100 mm Alle produktbilleder er uforpligtende eksempler! Der tages forbehold for tekniske ændringer.

250,24 kr.*
Udgangsflange til MN-F002/003 Opt. 2
160 x 110 x 130 mm Alle produktbilleder er uforpligtende eksempler! Der tages forbehold for tekniske ændringer.

271,09 kr.*
